Описание

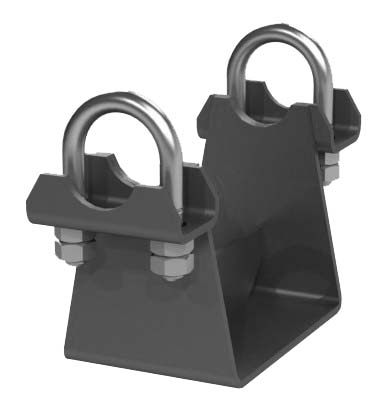

Опоры подвижные приварные ОПХ1 для крепления трубопроводов от Дн 18 до Дн 48 мм и высотой 70 или 100мм.
Опора ОПХ1 состоит из хомута, проушины, скобы и ребра.
Изготавливаются опоры ОПХ1 по ГОСТ 14911-82 из углеродистой стали такой как ВСт3пс, ВСт3кп, сталь 20, 09Г2С, а также из коррозионностойких сталей.
Покрываются защитным транспортировочным грунтом или другим покрытием по желанию заказчика.
Технические требования согласно ГОСТ 22130-86.
Пример условного обозначения для трубопровода Дн 32 мм и высотой 100мм:
ОПХ1—100.32 ГОСТ 14911-82
| Обозначение | Высота опоры, мм | Диаметр наружный, Дн | Вес, кг |
| ОПХ1-70.18 | 70 | 18 | 0,78 |
| ОПХ1-70.21,3 | 70 | 21,3 | 0,78 |
| ОПХ1-70.25 | 70 | 25 | 0,8 |
| ОПХ1-70.26,8 | 70 | 26,8 | 0,8 |
| ОПХ1-70.32 | 70 | 32 | 0,9 |
| ОПХ1-70.33,5 | 70 | 33,5 | 0,9 |
| ОПХ1-70.38 | 70 | 38 | 0,97 |
| ОПХ1-70.42,3 | 70 | 42,3 | 0,97 |
| ОПХ1-70.45 | 70 | 45 | 1,00 |
| ОПХ1-70.48 | 70 | 48 | 1,03 |
| ОПХ1-100.18 | 100 | 18 | 0,9 |
| ОПХ1-100.21,3 | 100 | 21,3 | 0,9 |
| ОПХ1-100.25 | 100 | 25 | 0,94 |
| ОПХ1-100.26,8 | 100 | 26,8 | 0,94 |
| ОПХ1-100.32 | 100 | 32 | 1,05 |
| ОПХ1-100.33,5 | 100 | 33,5 | 1,05 |
| ОПХ1-100.38 | 100 | 38 | 1,1 |
| ОПХ1-100.42,3 | 100 | 42,3 | 1,1 |
| ОПХ1-100.45 | 100 | 45 | 1,11 |
| ОПХ1-100.48 | 100 | 48 | 1,12 |
