Опис
Опора нерухома бокова Т10 серія 4.903-10 випуск 4 призначена для кріплення трубопроводів, яка не дає змогу трубопровіду переміщуватися під дією навантажень при зміні температури робочого середовища та інших факторів.
Опора нерухома бокова Т10 серія 4.903-10 випуск 4 може встановлюватися в поєднанні з опорами лобовими і щитовими в залежності від величини осьових навантажень.
Опори нерухомі бокові Т10 використовуються для наземної та підземної прокладки трубопроводу теплових мереж діаметром від 194 мм до 1420 мм з низьковуглецевої та вуглецевої сталі.
Температура теплоносія у трубопроводі від 0°С до 440°С .
Покриття – транспортувальний грунт ГФ-021.

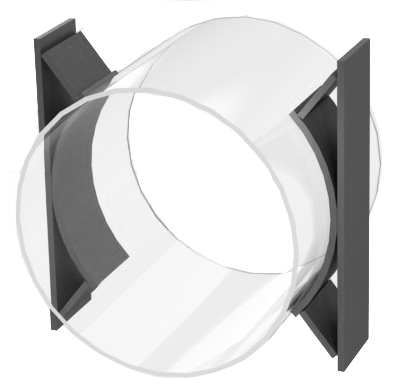

Опора Т10 серія 4.903-10 випуск 4 складається із двох бокових упорів.
Приклад умовного позначення опори типу Т10 серія 4.903-10 випуск 4 для трубопроводу Дн 325 мм:
Опора нерухома бокова 325 Т10.07 серія 4.903-10 випуск 4
| Позначення | Наружній діаметр, Дн | Вага, кг |
| Т10.04 | 194 | 1,14 |
| Т10.05 | 219 | 1,76 |
| Т10.06 | 273 | 2,16 |
| Т10.07 | 325 | 4,00 |
| Т10.08 | 377 | 5,66 |
| Т10.09 | 426 | 6,32 |
| Т10.10 | 480 | 9,68 |
| Т10.11 | 530 | 10,68 |
| Т10.12 | 630 | 12,66 |
| Т10.13 | 720 | 14,46 |
| Т10.14 | 820 | 16,42 |
| Т10.15 | 920 | 30,78 |
| Т10.16 | 1020 | 34,04 |
| Т10.17 | 1220 | 48,98 |
| Т10.18 | 1420 | 56,52 |
| Т10.19 | 377 | 16,60 |
| Т10.20 | 426 | 18,60 |
| Т10.21 | 530 | 30,40 |
| Т10.22 | 630 | 32,60 |
| Т10.23 | 720 | 36,66 |
| Т10.24 | 820 | 41,26 |
| Т10.25 | 920 | 77,76 |
| Т10.26 | 1020 | 85,54 |
| Т10.27 | 1220 | 121,86 |
| Т10.28 | 1420 | 140,74 |
