Серія 4.903-10 випуск 5

Опори трубопроводів ковзні рухомі діелектричні, каткові та кулькові.

Рухомі опори серія 4.903-10 випуск 5 призначені для трубопроводів, теплових мереж підземної та надземної прокладки і охоплюють весь діапазон діаметрів труб теплових мереж в межах умовних проходів Dу від 25 до 1400мм, згідно сортаменту труб для зовнішніх теплових мереж на Ру≤64кгс / см², t≤440°С.

Серія 4.903-10 випуск 5 містить наступні типи рухомих опор:
– Опори ковзні для трубопроводів Dу від 25 до 1400мм;
– Опори ковзні діелектричні для трубопроводів Dу від 175 до 1400мм;

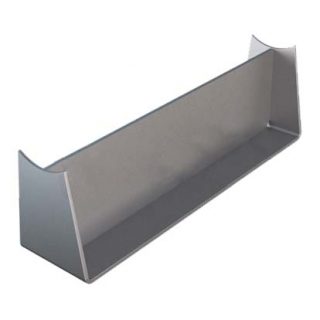

– Плити опорні з діелектричними прокладками;
– Опори каткові (однокаткові та двохкаткові) для трубопроводів Dу від 175 до 1400мм .;
– Опори кулькові для трубопроводів Dу від 175 до 1400мм.

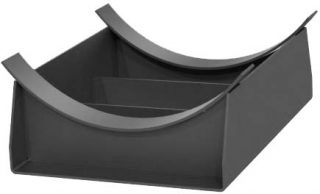

Опори ковзні

Опори серія 4.903-10 випуск 5 виконуються зі штампованої скоби з привареними внутрішніми ребрами жорсткості.
З метою зниження концентрації напружень, в зоні приварювання опори до труби, опори для трубопроводів Dу від 175 до 1400мм. виконані з подушками.

Залежно від величин теплових переміщень трубопроводу, ковзаючі опори серія 4.903-10 випуск 5 представлені в 3-х виконаннях:
– опори довжиною 170мм. з тепловими переміщеннями до 90мм. для трубопроводів Dн від 32 до 630мм .;
– опори довжиною 340мм. з тепловими переміщеннями до 260мм. для трубопроводів Dн від 32 до 1420мм .;
– опори довжиною 680мм. з тепловими переміщеннями до 600мм. для трубопроводів Dн від 194 до 1420мм.

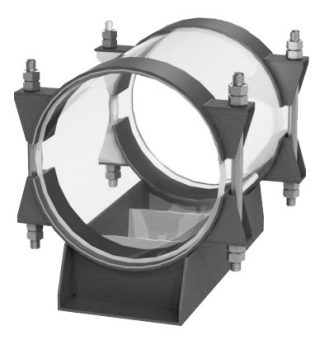

Опори ковзні діелектричні

Діелектричні ковзні опори серія 4.903-10 випуск 5 призначені для електроізоляції трубопроводу від впливу джерел блукаючих струмів.
У збірнику представлені два типи діелектричних опор:

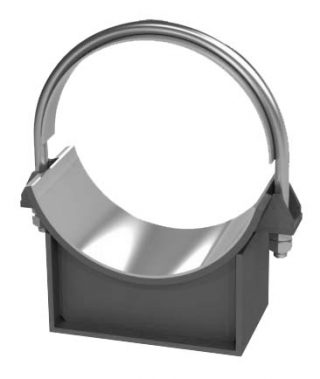

– Опора ковзна хомутовая (для Dн від 194 до 377мм.);

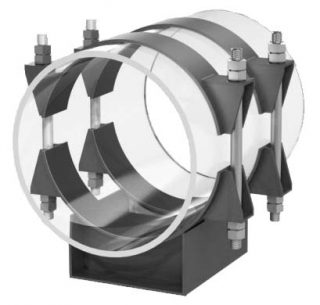

– Опора ковзна бугель (для Dн від 377 до 1420мм.).
Для електроізоляції трубопроводу застосовується листової пароніт.
На додаток до ковзної діелектричним опор розроблена конструкція опорних плит з діелектричними прокладками для ковзних приварних опор. Кріплення до опор здійснено за допомогою болтів.
Для електроізоляції також застосовується листової пароніт.

Опори каткові

Опори каткові серія 4.903-10 випуск 5 призначені для осьових переміщень трубопроводу.

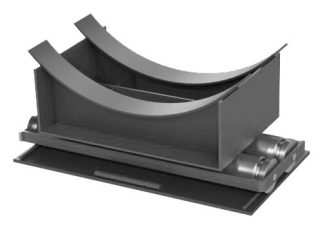

У цьому випуску представлені опори однокаткові, що складаються з опори ковзної, посиленої поздовжніми ребрами, катка, плити опорної і опори двохкаткові, до складу яких входить опора ковзна, обойма з катками і плита опорна. Стосовно до заданих навантажень діаметри катків прийняті 40 і 90мм., Відповідно до чого висоти опор прийняті 150 і 200мм.
Таким чином, передбачена можливість застосування одно і двохкаткових опор в поєднанні з ковзними опорами.

Опори кулькові

Опори кулькові серія 4.903-10 випуск 5 призначені для осьових і поперечних переміщень трубопроводу. Максимальне переміщення 400мм.
Кулькова опора складається з ковзної опори, каретки, подпятника, п’яти, сепаратора і підстави з обмежувачем.
Прийнята конструкція забезпечує паралельність підстави каретки відносно площини кульок, незалежно від перекосів підстави опори під впливом теплової деформації трубопроводу.
Конструкція опори розроблена на підставі авторського свідоцтва №355315 від 16 листопада 1971 року.
додаток: МВН 1301-60 по МВН 1308-60 Опори ковзні; МВН 1309-60 Опори каткові;
