Опис
Опора ковзна Т14 серія 4.903-10 випуск 5 призначена для кріплення трубопроводів на певній висоті, яка надає змогу трубопровіду переміщуватися під дією навантажень при зміні температури робочого середовища та інших факторів.
Опори ковзні Т14 використовуються для наземної та підземної прокладки трубопроводу теплових мереж діаметром від 32 мм до 1420 мм з низьковуглецевої та вуглецевої сталі.
Температура теплоносія у трубопроводі від 0°С до 440°С .

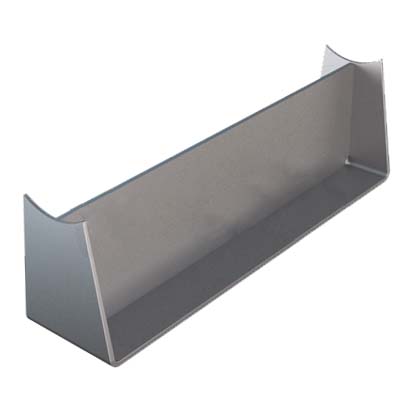

Опора ковзна Т14 серія 4.903-10 випуск 5 складається зі скоби та привареного до неї ребра.
Висота опори ковзноі Т14 серія 4.903-10 випуск 5 буває: 100 мм, 150 мм, 200 мм.
Довжина – 340 мм
Покриття – транспортувальний грунт ГФ-021.
Приклад умовного позначення опори типу Т14 серія 4.903-10 випуск 5 для трубопроводу Дн 219 мм висотою 100 мм:
Опора ковзна 219 Т14.16 серія 4.903-10 випуск 5
| Позначення | Наружній діаметр, Дн | Висота, мм | Вага, кг |
| Т14.01 | 32, 38, 45 | 100 | 1,28 |
| Т14.02 | 32, 38, 45 | 150 | 1,74 |
| Т14.03 | 32, 38, 45 | 200 | 2,20 |
| Т14.04 | 57, 76 | 100 | 1,55 |
| Т14.05 | 57, 76 | 150 | 2,06 |
| Т14.06 | 57, 76 | 200 | 2,64 |
| Т14.07 | 89, 108 | 100 | 1,84 |
| Т14.08 | 89, 108 | 150 | 2,39 |
| Т14.09 | 89, 108 | 200 | 2,98 |
| Т14.10 | 133, 159 | 100 | 2,25 |
| Т14.11 | 133, 159 | 150 | 2,89 |
| Т14.12 | 133, 159 | 200 | 3,54 |
| Т14.13 | 194 | 100 | 6,17 |
| Т14.14 | 194 | 150 | 7,80 |
| Т14.15 | 194 | 200 | 9,36 |
| Т14.16 | 219 | 100 | 5,87 |
| Т14.17 | 219 | 150 | 7,46 |
| Т14.18 | 219 | 200 | 9,07 |
| Т14.19 | 273 | 100 | 5,33 |
| Т14.20 | 273 | 150 | 7,20 |
| Т14.21 | 273 | 200 | 8,81 |
| Т14.22 | 325 | 100 | 10,56 |
| Т14.23 | 325 | 150 | 13,28 |
| Т14.24 | 325 | 200 | 15,29 |
| Т14.25 | 377 | 100 | 10,04 |
| Т14.26 | 377 | 150 | 12,73 |
| Т14.27 | 377 | 200 | 15,47 |
| Т14.28 | 426 | 100 | 9,29 |
| Т14.29 | 426 | 150 | 12,04 |
| Т14.30 | 426 | 200 | 14,68 |
| Т14.31 | 480 | 100 | 20,55 |
| Т14.32 | 480 | 150 | 25,45 |
| Т14.33 | 480 | 200 | 30,76 |
| Т14.34 | 530 | 100 | 19,81 |
| Т14.35 | 530 | 150 | 24,76 |
| Т14.36 | 530 | 200 | 29,78 |
| Т14.37 | 630 | 100 | 19,02 |
| Т14.38 | 630 | 150 | 23,96 |
| Т14.39 | 630 | 200 | 29,06 |
| Т14.40 | 720 | 100 | 27,42 |
| Т14.41 | 720 | 150 | 33,41 |
| Т14.42 | 720 | 200 | 39,48 |
| Т14.43 | 820 | 100 | 26,56 |
| Т14.44 | 820 | 150 | 32,56 |
| Т14.45 | 820 | 200 | 38,60 |
| Т14.46 | 920 | 100 | 33,85 |
| Т14.47 | 920 | 150 | 41,76 |
| Т14.48 | 920 | 200 | 50,02 |
| Т14.49 | 1020 | 100 | 50,45 |
| Т14.50 | 1020 | 150 | 60,87 |
| Т14.51 | 1020 | 200 | 71,59 |
| Т14.52 | 1220 | 100 | 52,29 |
| Т14.53 | 1220 | 150 | 62,71 |
| Т14.54 | 1220 | 200 | 73,15 |
| Т14.55 | 1420 | 100 | 62,36 |
| Т14.56 | 1420 | 150 | 75,24 |
| Т14.57 | 1420 | 200 | 88,58 |
