Опис

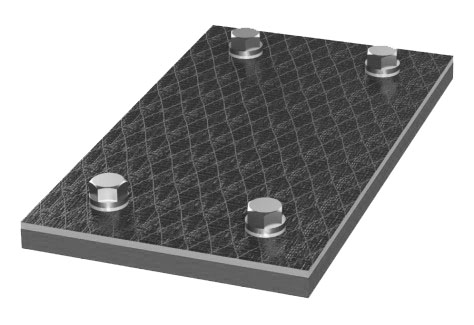

Плита опорна з діелектричною прокладкою Т43 серія 4.903-10 випуск 5 застосовуэться разом з діелектричними опорами, надає змогу трубопровіду переміщуватися під дією навантажень при зміні температури робочого середовища та інших факторів.
Плита опорна з діелектричною прокладкою Т43 серія 4.903-10 випуск 5 ізолює трубопровід від впливу джерел блукаючих струмів.
Плити опорны з діелектричною прокладкою Т43 використовуються для наземної та підземної прокладки трубопроводу теплових мереж діаметром від 32 мм до 1420 мм з низьковуглецевої та вуглецевої сталі.
Температура теплоносія у трубопроводі від 0°С до 440°С .
Плита опорна з діелектричною прокладкою Т43 серія 4.903-10 випуск 5 складається з плити опорної, прокладок, втулок, шайб та болтів.
Покриття – транспортувальний грунт ГФ-021.
Приклад умовного позначення опори типу Т43 серія 4.903-10 випуск 5 для трубопроводу Дн 219 мм:
Плита опорна з діелектричною прокладкою 219 Т43.12 серія 4.903-10 випуск 5
| Позначення | Наружній діаметр, Дн | Висота, мм | Вага, кг |
|---|---|---|---|
| Т43.01 | 32, 38, 45 | 16 | 0,44 |
| Т43.02 | 32, 38, 45 | 16 | 0,88 |
| Т43.03 | 57, 76 | 16 | 0,61 |
| Т43.04 | 57, 76 | 16 | 1,21 |
| Т43.05 | 89, 108 | 16 | 0,77 |
| Т43.06 | 89, 108 | 16 | 1,66 |
| Т43.07 | 133, 159 | 16 | 1,01 |
| Т43.08 | 133, 159 | 16 | 2,06 |
| Т43.09 | 194 | 16 | 1,99 |
| Т43.10 | 194 | 16 | 3,92 |
| Т43.11 | 194 | 16 | 7,78 |
| Т43.12 | 219 | 16 | 1,99 |
| Т43.13 | 219 | 16 | 3,92 |
| Т43.14 | 219 | 16 | 7,78 |
| Т43.15 | 273 | 16 | 1,99 |
| Т43.16 | 273 | 16 | 3,92 |
| Т43.17 | 273 | 16 | 7,78 |
| Т43.18 | 325 | 16 | 3,19 |
| Т43.19 | 325 | 16 | 6,23 |
| Т43.20 | 325 | 16 | 12,37 |
| Т43.21 | 377 | 16 | 3,19 |
| Т43.22 | 377 | 16 | 6,23 |
| Т43.23 | 377 | 16 | 12,37 |
| Т43.24 | 426 | 16 | 3,19 |
| Т43.25 | 426 | 16 | 6,23 |
| Т43.26 | 426 | 16 | 12,37 |
| Т43.27 | 480 | 16 | 4,21 |
| Т43.28 | 480 | 16 | 8,29 |
| Т43.29 | 480 | 16 | 16,46 |
| Т43.30 | 530 | 16 | 4,21 |
| Т43.31 | 530 | 16 | 8,29 |
| Т43.32 | 530 | 16 | 16,46 |
| Т43.33 | 630 | 16 | 4,21 |
| Т43.34 | 630 | 16 | 8,29 |
| Т43.35 | 630 | 16 | 16,46 |
| Т43.36 | 720 | 30 | 14,28 |
| Т43.37 | 720 | 30 | 27,74 |
| Т43.38 | 820 | 30 | 14,28 |
| Т43.39 | 820 | 30 | 27,74 |
| Т43.40 | 920 | 30 | 14,28 |
| Т43.41 | 920 | 30 | 27,74 |
| Т43.42 | 1020 | 30 | 19,61 |
| Т43.43 | 1020 | 30 | 38,3 |
| Т43.44 | 1220 | 30 | 19,62 |
| Т43.45 | 1220 | 30 | 38,41 |
| Т43.46 | 1420 | 30 | 19,62 |
| Т43.47 | 1420 | 30 | 38,41 |
| Т43.48 | 1420 | 30 | 19,62 |
| Т43.49 | 1420 | 30 | 38,41 |
