Опис
Опора нерухома бугельна Т44 серія 4.903-10 випуск 4 призначена для кріплення трубопроводів, яка не дає змогу трубопровіду переміщуватися під дією навантажень при зміні температури робочого середовища та інших факторів.
Опори нерухомі бугельні Т44 використовуються для наземної та підземної прокладки трубопроводу теплових мереж діаметром від 377 мм до 1420 мм з низьковуглецевої та вуглецевої сталі.
Температура теплоносія у трубопроводі від 0°С до 440°С .
Покриття – транспортувальний грунт ГФ-021.

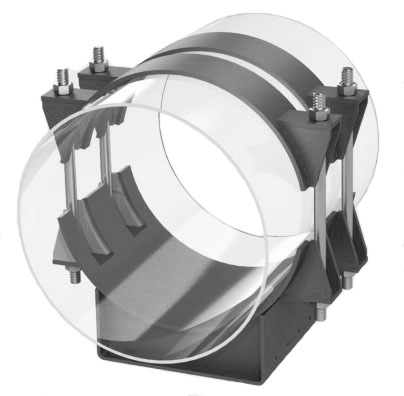

Опора нерухома бугельна Т44 серія 4.903-10 випуск 4 складається із корпусу, упорів, бугеля та хомутів.
Приклад умовного позначення опори типу Т44 серія 4.903-10 випуск 4 для трубопроводу Дн 530 мм висотою 100 мм:
Опора нерухома бугельна Т44.10 серія 4.903-10 випуск 4
| Позначення | Наружній діаметр, Дн | Висота, мм | Вага, кг |
|---|---|---|---|
| Т44.01 | 377 | 100 | 40,90 |
| Т44.02 | 377 | 150 | 43,60 |
| Т44.03 | 377 | 200 | 46,20 |
| Т44.04 | 426 | 100 | 46,90 |
| Т44.05 | 426 | 150 | 50,60 |
| Т44.06 | 426 | 200 | 53,30 |
| Т44.07 | 480 | 100 | 75,80 |
| Т44.08 | 480 | 150 | 81,30 |
| Т44.09 | 480 | 200 | 86,90 |
| Т44.10 | 530 | 100 | 81,50 |
| Т44.11 | 530 | 150 | 87,00 |
| Т44.12 | 530 | 200 | 92,80 |
| Т44.13 | 630 | 100 | 99,50 |
| Т44.14 | 630 | 150 | 1050 |
| Т44.15 | 630 | 200 | 111,00 |
| Т44.16 | 720 | 100 | 193,40 |
| Т44.17 | 720 | 150 | 205,70 |
| Т44.18 | 720 | 200 | 218,10 |
| Т44.19 | 820 | 100 | 210,70 |
| Т44.20 | 820 | 150 | 220,60 |
| Т44.21 | 820 | 200 | 232,40 |
| Т44.22 | 920 | 100 | 263,80 |
| Т44.23 | 920 | 150 | 276,20 |
| Т44.24 | 920 | 200 | 289,10 |
| Т44.25 | 1020 | 100 | 345,00 |
| Т44.26 | 1020 | 150 | 362,50 |
| Т44.27 | 1020 | 200 | 372,10 |
| Т44.28 | 1220 | 100 | 368,00 |
| Т44.29 | 1220 | 150 | 385,50 |
| Т44.30 | 1220 | 200 | 405,00 |
| Т44.31 | 1420 | 100 | 417,30 |
| Т44.32 | 1420 | 150 | 434,90 |
| Т44.33 | 1420 | 200 | 454,40 |
