Опис

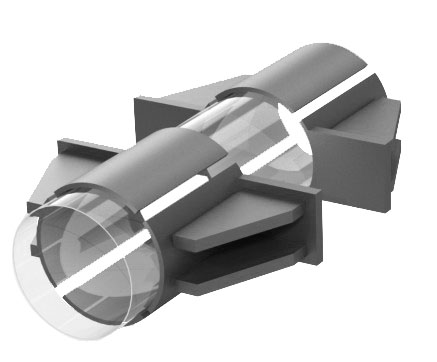

Опора нерухома лобова двохупорна посилена Т6 серія 4.903-10 випуск 4 призначена для кріплення трубопроводів, яка не дає змогу трубопровіду переміщуватися під дією навантажень при зміні температури робочого середовища та інших факторів.
Опора нерухома лобова двохупорна посилена Т6 серія 4.903-10 випуск 4 в залежності від типу виконання може ізолювати трубопровід від впливу джерел блукаючих струмів.
Опоры нерухомі лобові двохупорні посилені Т6 використовуються для наземної та підземної прокладки трубопроводу теплових мереж діаметром від 108 мм до 1420 мм з низьковуглецевої та вуглецевої сталі.
Температура теплоносія у трубопроводі від 0°С до 440°С .
Опора нерухома лобова двохупорна посилена Т6 серія 4.903-10 випуск 4 складається із чотирьох упорів.
Приклад умовного позначення опори типу Т6 серія 4.903-10 випуск 4 для трубопроводу Дн 194 мм:
Опора нерухома лобова двохупорна посилена 194 Т6.04 серія 4.903-10 випуск 4
| Позначення | Наружній діаметр, Дн | Вага, кг |
| Т6.01 | 108 | 5,20 |
| Т6.02 | 133 | 5,60 |
| Т6.03 | 159 | 7,80 |
| Т6.04 | 194 | 9,20 |
| Т6.05 | 219 | 14,40 |
| Т6.06 | 273 | 14,10 |
| Т6.07 | 325 | 16,50 |
| Т6.08 | 377 | 20,80 |
| Т6.09 | 426 | 36,20 |
| Т6.10 | 480 | 37,00 |
| Т6.11 | 530 | 43,70 |
| Т6.12 | 630 | 52,00 |
| Т6.13 | 720 | 64,80 |
| Т6.14 | 820 | 67,30 |
| Т6.15 | 920 | 77,80 |
| Т6.16 | 1020 | 89,60 |
| Т6.17 | 1220 | 113,30 |
| Т6.18 | 1420 | 135,80 |
| Т6.19 | 194 | 11,80 |
| Т6.20 | 219 | 17,60 |
| Т6.21 | 273 | 17,30 |
| Т6.22 | 325 | 20,80 |
| Т6.23 | 377 | 27,50 |
| Т6.24 | 426 | 44,20 |
| Т6.25 | 480 | 47,10 |
| Т6.26 | 530 | 56,70 |
| Т6.27 | 630 | 71,10 |
| Т6.28 | 720 | 90,60 |
| Т6.29 | 820 | 94,60 |
| Т6.30 | 920 | 112,20 |
| Т6.31 | 1020 | 132,20 |
| Т6.32 | 1220 | 169,30 |
| Т6.33 | 1420 | 205,80 |
