Опис
Опора підвісна жорстка Т22 серія 4.903-10 випуск 6 призначена для кріплення сталевих горизонтальних трубопроводів.
Опори підвісні жорсткі Т22 використовуються для кріплення горизонтальних трубопроводів теплових мереж діаметром від 32 мм до 76 мм з низьковуглецевої та вуглецевої сталі.
Опора підвісна жорстка Т22 горизонтальних трубопроводів Дн 32-76 мм виготовляється згідно креслення Т22.00.00.000СБ
Температура теплоносія у трубопроводі від 0°С до 450°С .
Покриття – транспортувальний грунт ГФ-021.

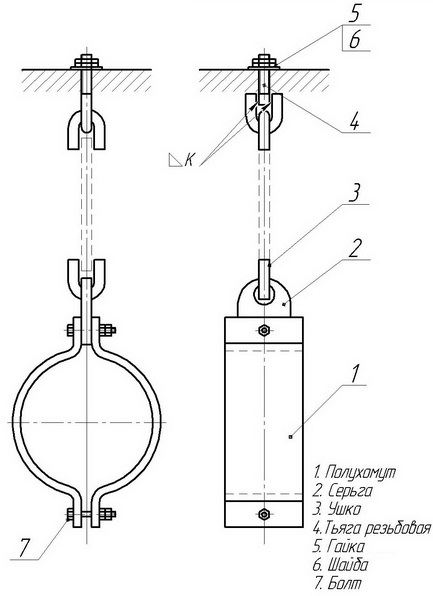

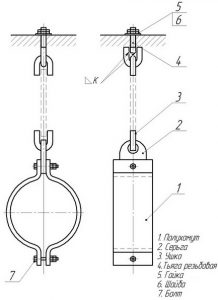

Опора підвісна жорстка Т22 серія 4.903-10 випуск 6 складається з двох полухомутів, серги з тягою, вушків, болтів, гайок, та в залежності від виконання плавника.
Приклад умовного позначення опори типу Т22 серія 4.903-10 випуск 6 для трубопроводу Дн32 Н=1110 :
Опора підвісна жорстка Т22.01 серія 4.903-10 випуск 6
| Позначення | Наружній діаметр, Дн | H, мм | Вага, кг |
| Т.22.01 | 32 | 1110 | 1,00 |
| Т.22.02 | 1360 | 1,10 | |
| Т.22.03 | 1660 | 1,23 | |
| Т.22.04 | 1860 | 1,30 | |
| Т.22.05 | 2110 | 1,39 | |
| Т.22.06 | 2360 | 1,49 | |
| Т.22.07 | 2610 | 1,59 | |
| Т.22.08 | 38 | 1110 | 1,01 |
| Т.22.09 | 1360 | 1,11 | |
| Т.22.10 | 1660 | 1,25 | |
| Т.22.11 | 1860 | 1,31 | |
| Т.22.12 | 2110 | 1,41 | |
| Т.22.13 | 2360 | 1,50 | |
| Т.22.14 | 2610 | 1,60 | |
| Т.22.15 | 45 | 1115 | 1,03 |
| Т.22.16 | 1365 | 1,13 | |
| Т.22.17 | 1670 | 1,25 | |
| Т.22.18 | 1870 | 1,32 | |
| Т.22.19 | 2120 | 1,42 | |
| Т.22.20 | 2370 | 1,52 | |
| Т.22.21 | 2615 | 1,62 | |
| Т.22.22 | 57 | 1120 | 1,05 |
| Т.22.23 | 1370 | 1,15 | |
| Т.22.24 | 1670 | 1,27 | |
| Т.22.25 | 1870 | 1,35 | |
| Т.22.26 | 2120 | 1,44 | |
| Т.22.27 | 2370 | 1,54 | |
| Т.22.28 | 2620 | 1,65 | |
| Т.22.29 | 76 | 1130 | 1,09 |
| Т.22.30 | 1380 | 1,19 | |
| Т.22.31 | 1680 | 1,31 | |
| Т.22.32 | 1880 | 1,39 | |
| Т.22.33 | 2130 | 1,49 | |
| Т.22.34 | 2380 | 1,59 | |
| Т.22.35 | 2630 | 1,68 |
