Опис

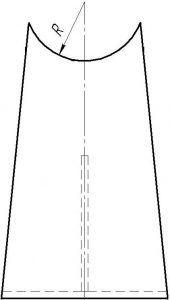

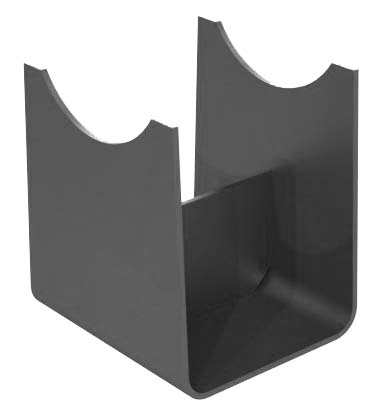

Опори рухомі приварні ОПП1 для кріплення трубопроводів від Дн 18 до Дн 48 мм і висотою 70 або 100 мм.

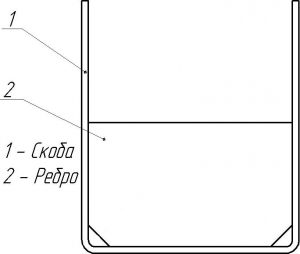

Опора ОПП1 складається зі скоби та привареного до неї ребра.
Виготовляються опори ОПП1 згідно ГОСТ 14911-82 з вуглецевої сталі такої як ВСт3пс, ВСт3кп, сталь 20, 09Г2С, а також з корозійностійких сталей.
Покриваються захисним транспортувальним грунтом, або іншим покриттям за бажанням замовника.
Технічні вимоги відповідно до ГОСТ 22130-86.
Приклад умовного позначення для трубопроводу Дн 48мм та висотою 100мм:
ОПП1—100.48 ГОСТ 14911-82
| Позначення | Висота опори, мм | Діаметр наружній, Дн | Вага, кг |
| ОПП1-70.18 | 70 | 18 | 0,43 |
| ОПП1-70.21,3 | 70 | 21,3 | 0,43 |
| ОПП1-70.25 | 70 | 25 | 0,43 |
| ОПП1-70.26,8 | 70 | 26,8 | 0,43 |
| ОПП1-70.32 | 70 | 32 | 0,51 |
| ОПП1-70.33,5 | 70 | 33,5 | 0,51 |
| ОПП1-70.38 | 70 | 38 | 0,51 |
| ОПП1-70.42,3 | 70 | 42,3 | 0,51 |
| ОПП1-70.45 | 70 | 45 | 0,51 |
| ОПП1-70.48 | 70 | 48 | 0,51 |
| ОПП1-100.18 | 100 | 18 | 0,6 |
| ОПП1-100.21,3 | 100 | 21,3 | 0,6 |
| ОПП1-100.25 | 100 | 25 | 0,6 |
| ОПП1-100.26,8 | 100 | 26,8 | 0,6 |
| ОПП1-100.32 | 100 | 32 | 0,62 |
| ОПП1-100.33,5 | 100 | 33,5 | 0,62 |
| ОПП1-100.38 | 100 | 38 | 0,62 |
| ОПП1-100.42,3 | 100 | 42,3 | 0,62 |
| ОПП1-100.45 | 100 | 45 | 0,62 |
| ОПП1-100.48 | 100 | 48 | 0,62 |
