Опис

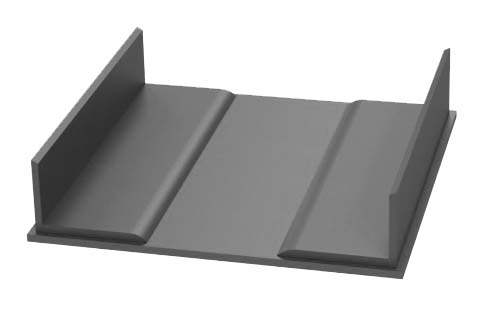

Опора уголкова приварна УП призначена для кріплення трубопроводів Дн від 1020 мм до 1420 мм зі сталі ВСт3пс, ст. 20, 09Г2С, 12Х18Н10Т та іншої.
Температура теплоносія у трубопроводі від 0°С до 450°С і умовний тиск до 10 МПа.
Опори уголкові приварні в залежності від потреби можуть бути різного типу А та Б (з подушкою чи без)
Складається опора уголкова приварна УП з вуголка, плити, та подушки (для виконнання Б)
Приклад умовного позначення опори типу УП виконання Б зі сталі ВСт3пс для трубопроводу Дн 1020 мм:
ОПОРА 1020-УП-Б-ВСт3пс ОСТ 36-146-88
| Позначення | Виконання | Висота Н, мм | Вага,кг |
| 1020-УП-А | А | 53 | 25 |
| 1020-УП-Б | Б | 53 | 34,7 |
| 1220-УП-А | А | 41 | 35,3 |
| 1220-УП-Б | Б | 41 | 44,8 |
| 1420-УП-А | А | 48 | 38,9 |
| 1420-УП-Б | Б | 48 | 50,7 |
