Опис

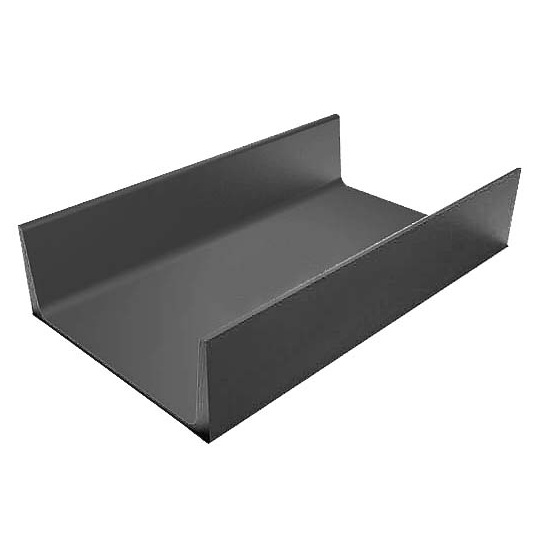

Опора швелерна приварна ШП призначена для кріплення трубопроводів Дн від 57 мм до 820 мм з низьковуглецевої та вуглецевої сталі.
Температура теплоносія у трубопроводі від 0°С до 450°С і умовний тиск до 10 МПа.
Приклад умовного позначення опори типу ШП виконання А1 зі сталі 20 для трубопроводу Дн 159 мм:
ОПОРА 159-ШП-А1-ст.20 ОСТ 36-146-88
| Позначення | Довжина, мм | Номер швелера | Вага, кг. |
| 57-ШП-А1 | 100 | 5 | 0,50 |
| 57-ШП-А2 | 200 | 5 | 1,00 |
| 76-ШП-А1 | 100 | 5 | 0,50 |
| 76-ШП-А2 | 200 | 5 | 1,00 |
| 89-ШП-А1 | 100 | 8 | 0,70 |
| 89-ШП-А2 | 200 | 8 | 1,40 |
| 108-ШП-А1 | 100 | 8 | 0,70 |
| 108-ШП-А2 | 200 | 8 | 1,40 |
| 133-ШП-А1 | 100 | 10 | 0,90 |
| 133-ШП-А2 | 250 | 10 | 2,10 |
| 159-ШП-А1 | 100 | 10 | 0,90 |
| 159-ШП-А2 | 250 | 10 | 2,10 |
| 219-ШП-А1 | 150 | 12 | 1,60 |
| 219-ШП-А2 | 250 | 12 | 2,60 |
| 273-ШП-А1 | 200 | 12 | 2,10 |
| 273-ШП-А2 | 300 | 12 | 3,10 |
| 325-ШП-А1 | 200 | 12 | 2,10 |
| 325-ШП-А2 | 300 | 12 | 3,10 |
| 377-ШП-А1 | 200 | 16 | 2,80 |
| 377-ШП-А2 | 300 | 16 | 4,30 |
| 426-ШП-А1 | 200 | 16 | 2,80 |
| 426-ШП-А2 | 300 | 16 | 4,30 |
| 530-ШП-А1 | 250 | 20 | 4,60 |
| 530-ШП-А2 | 400 | 20 | 7,40 |
| 630-ШП-А1 | 250 | 20 | 4,60 |
| 630-ШП-А2 | 400 | 20 | 7,40 |
| 820-ШП-А1 | 400 | 30 | 12,70 |
