Опис

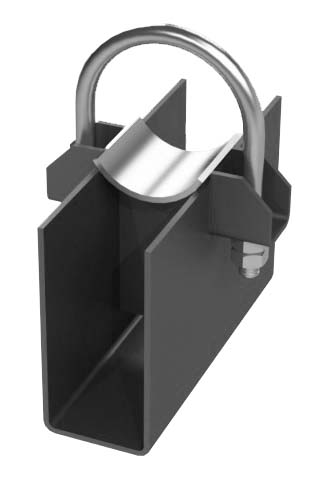

Опори рухомі хомутові ОПХ2 для кріплення трубопроводів від Дн 57 до Дн 630 мм і висотою 100 та 150 мм.
Опора ОПХ2 складається із корпусу, хомута, провушини, скоби та подушки.
Виготовляються опори ОПХ2 згідно ГОСТ 14911-82 з вуглецевої сталі такої як ВСт3пс, ВСт3кп, сталь 20, 09Г2С, а також з корозійностійких сталей.
Покриваються захисним транспортувальним грунтом, або іншим покриттям за бажанням замовника.
Технічні вимоги відповідно до ГОСТ 22130-86.
Приклад умовного позначення для трубопровіду Дн 159 мм та висотою 150мм:
ОПХ2—150.159 ГОСТ 14911-82
| Позначення | Висота опори, мм | Діаметр наружній, Дн | Вага, кг |
| ОПХ2-100.57 | 100 | 57 | 1,7 |
| ОПХ2-100.76 | 100 | 76 | 1,9 |
| ОПХ2-100.89 | 100 | 89 | 2,9 |
| ОПХ2-100.108 | 100 | 108 | 3,4 |
| ОПХ2-100.114 | 100 | 114 | 3,4 |
| ОПХ2-100.127 | 100 | 127 | 3,4 |
| ОПХ2-100.133 | 100 | 133 | 4,4 |
| ОПХ2-100.140 | 100 | 140 | 4,4 |
| ОПХ2-100.159 | 100 | 159 | 5,5 |
| ОПХ2-100.165 | 100 | 165 | 5,5 |
| ОПХ2-100.194 | 100 | 194 | 7,8 |
| ОПХ2-100.219 | 100 | 219 | 8,9 |
| ОПХ2-100.273 | 100 | 273 | 13,4 |
| ОПХ2-100.325 | 100 | 325 | 20,1 |
| ОПХ2-100.377 | 100 | 377 | 22,8 |
| ОПХ2-100.426 | 100 | 426 | 25,1 |
| ОПХ2-100.480 | 100 | 480 | 29,1 |
| ОПХ2-100.530 | 100 | 530 | 31,9 |
| ОПХ2-100.630 | 100 | 630 | 50,5 |
| ОПХ2-150.57 | 150 | 57 | 2,0 |
| ОПХ2-150.76 | 150 | 76 | 2,1 |
| ОПХ2-150.89 | 150 | 89 | 2,3 |
| ОПХ2-150.108 | 150 | 108 | 4,0 |
| ОПХ2-150.114 | 150 | 114 | 4,0 |
| ОПХ2-150.127 | 150 | 127 | 4,0 |
| ОПХ2-150.133 | 150 | 133 | 5,0 |
| ОПХ2-150.140 | 150 | 140 | 5,0 |
| ОПХ2-150.159 | 150 | 159 | 6,3 |
| ОПХ2-150.165 | 150 | 165 | 6,3 |
| ОПХ2-150.194 | 150 | 194 | 8,6 |
| ОПХ2-150.219 | 150 | 219 | 10,2 |
| ОПХ2-150.273 | 150 | 273 | 14,3 |
| ОПХ2-150.325 | 150 | 325 | 21,8 |
| ОПХ2-150.377 | 150 | 377 | 24,1 |
| ОПХ2-150.426 | 150 | 426 | 29,4 |
| ОПХ2-150.480 | 150 | 480 | 32,4 |
| ОПХ2-150.530 | 150 | 530 | 41,1 |
| ОПХ2-150.630 | 150 | 630 | 55,6 |
