Опис

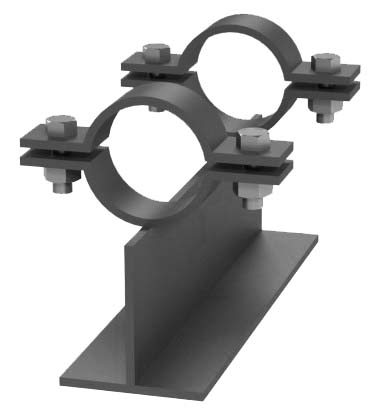

Опора таврова хомутова ТХ призначена для кріплення трубопроводів Дн від 18 мм до 159 мм з низьковуглецевої та вуглецевої сталі.
Температура теплоносія у трубопроводі від 0°С до 450°С і умовний тиск до 10 МПа.
Приклад умовного позначення опори типу ТХ виконання АС12 зі сталі 20 для трубопроводу Дн 57 мм:
ОПОРА 57-ТХ-АС12-ст.20 ОСТ 36-146-88
Приклад умовного позначення опори типу ТХ виконання АС12 зі сталі 20 для трубопроводу Дн 57 мм з кріпленням полухомутів під вуглом:
ОПОРА 57-ТХ-АС12У-ст.20 ОСТ 36-146-88
| Позначення | Висота до основи трубопровіда Н, мм | Вага, кг |
| 18-ТХ-АС00 | 70 | 1,00 |
| 18-ТХ-АС10 | 100 | 1,10 |
| 25-ТХ-АС00 | 70 | 1,00 |
| 25-ТХ-АС10 | 100 | 1,10 |
| 32-ТХ-АС00 | 70 | 1,00 |
| 32-ТХ-АС10 | 100 | 1,10 |
| 38-ТХ-АС00 | 70 | 1,00 |
| 38-ТХ-АС10 | 100 | 1,10 |
| 45-ТХ-АС00 | 70 | 1,00 |
| 45-ТХ-АС10 | 100 | 1,10 |
| 57-ТХ-А11 | 106 | 2,60 |
| 57-ТХ-А12 | 106 | 5,20 |
| 57-ТХ-АС11 | 106 | 2,50 |
| 57-ТХ-АС12 | 106 | 5,00 |
| 57-ТХ-А21 | 156 | 3,90 |
| 57-ТХ-А22 | 156 | 7,80 |
| 57-ТХ-АС21 | 156 | 3,00 |
| 57-ТХ-АС22 | 156 | 6,00 |
| 76-ТХ-А11 | 106 | 2,70 |
| 76-ТХ-А12 | 106 | 5,40 |
| 76-ТХ-АС11 | 106 | 2,60 |
| 76-ТХ-АС12 | 106 | 5,20 |
| 76-ТХ-А21 | 156 | 4,00 |
| 76-ТХ-А22 | 156 | 8,00 |
| 76-ТХ-АС21 | 156 | 3,10 |
| 76-ТХ-АС22 | 156 | 6,20 |
| 89-ТХ-А11 | 106 | 2,80 |
| 89-ТХ-А12 | 106 | 5,60 |
| 89-ТХ-АС11 | 106 | 2,70 |
| 89-ТХ-АС12 | 106 | 5,40 |
| 89-ТХ-А21 | 156 | 4,10 |
| 89-ТХ-А22 | 156 | 8,20 |
| 89-ТХ-АС21 | 156 | 3,20 |
| 89-ТХ-АС22 | 156 | 6,40 |
| 108-ТХ-Б12 | 100 | 7,90 |
| 108-ТХ-БС12 | 100 | 7,70 |
| 108-ТХ-Б22 | 150 | 10,90 |
| 108-ТХ-БС22 | 150 | 8,90 |
| 133-ТХ-Б12 | 100 | 8,70 |
| 133-ТХ-БС12 | 100 | 8,50 |
| 133-ТХ-Б22 | 150 | 11,70 |
| 133-ТХ-БС22 | 150 | 9,70 |
| 159-ТХ-Б12 | 100 | 9,30 |
| 159-ТХ-БС12 | 100 | 9,10 |
| 159-ТХ-Б22 | 150 | 12,30 |
| 159-ТХ-БС22 | 150 | 10,30 |
