Опис

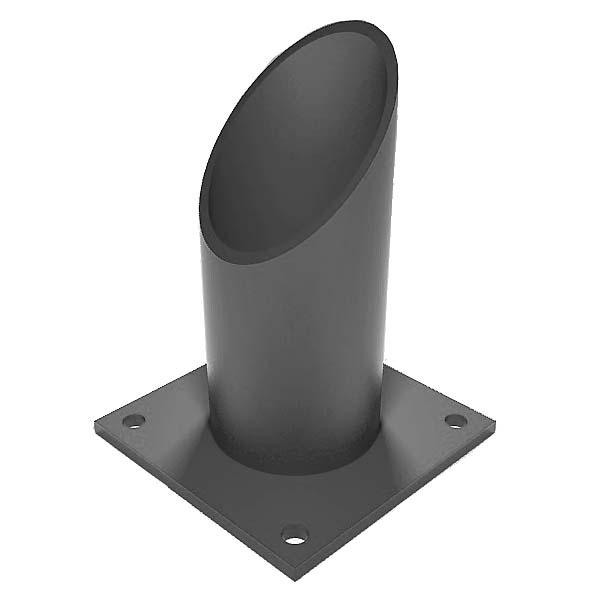

Опора трубчата крутовигнутих відводів ТО призначена для кріплення трубопроводів Дн від 57 мм до 630 мм з низьковуглецевої та вуглецевої сталі.
Температура теплоносія у трубопроводі від 0°С до 450°С і умовний тиск до 10 МПа.
Опора трубчата крутовигнутих відводів ТО складається з опорної плити та привареного до неї патрубка.
Виконання опори А1 – означає висоту до основи трубопровода 100 мм, А2 – 150 мм.
Приклад умовного позначення опори типу ТО виконання А1 зі сталі 20 для трубопроводу Дн 57 мм:
ОПОРА 57-ТО-А1-ст.20 ОСТ 36-146-88
| Позначення | Виконання | Висота до основи трубопровіда Н, мм. | Вага, кг |
| 57-ТО-А1 | А1 | 100 | 1,20 |
| 57-ТО-А2 | А2 | 150 | 1,40 |
| 76-ТО-А1 | А1 | 100 | 1,50 |
| 76-ТО-А2 | А2 | 150 | 1,80 |
| 89-ТО-А1 | А1 | 100 | 2,20 |
| 89-ТО-А2 | А2 | 150 | 2,60 |
| 108-ТО-А1 | А1 | 100 | 2,30 |
| 108-ТО-А2 | А2 | 150 | 2,60 |
| 133-ТО-А1 | А1 | 100 | 4,20 |
| 133-ТО-А2 | А2 | 150 | 4,80 |
| 159-ТО-А1 | А1 | 100 | 4,30 |
| 159-ТО-А2 | А2 | 150 | 4,90 |
| 219-ТО-А1 | А1 | 100 | 10,30 |
| 219-ТО-А2 | А2 | 150 | 11,60 |
| 273-ТО-А1 | А1 | 100 | 11,50 |
| 273-ТО-А2 | А2 | 150 | 12,80 |
| 325-ТО-А1 | А1 | 100 | 20,10 |
| 325-ТО-А2 | А2 | 150 | 22,00 |
| 377-ТО-А1 | А1 | 100 | 34,40 |
| 377-ТО-А2 | А2 | 150 | 37,40 |
| 426-ТО-А1 | А1 | 100 | 35,90 |
| 426-ТО-А2 | А2 | 150 | 38,90 |
| 530-ТО-А1 | А1 | 100 | 47,30 |
| 530-ТО-А2 | А2 | 150 | 50,90 |
| 630-ТО-А1 | А1 | 100 | 86,80 |
| 630-ТО-А2 | А2 | 150 | 92,70 |
