Опис

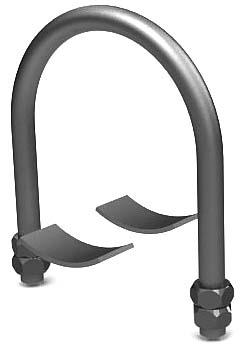

Опора хомутова бескорпусна ХБ призначена для кріплення трубопроводів Дн від 25 мм до 530 мм виготовляється зі сталі ВСт3пс, ст. 20, 09Г2С, 12Х18Н10Т та іншої.
Температура теплоносія у трубопроводі від 0°С до 450°С і умовний тиск до 10 МПа.
Опори хомутові бескорпусні ХБ в залежності від потреби бувають різних типів: А, Б, В, Г.
Приклад умовного позначення опори типу ХБ виконання А зі сталі ВСт3пс для трубопроводу Дн 89 мм:
ОПОРА 89-ХБ-А-ВСт3пс ОСТ 36-146-88
| Позначення | Виконання | Вага, кг |
| 25-ХБ-А | А | 0,10 |
| 25-ХБ-Б | Б | 0,14 |
| 25-ХБ-В | В | 0,10 |
| 25-ХБ-Г | Г | 0,14 |
| 32-ХБ-А | А | 0,10 |
| 32-ХБ-Б | Б | 0,18 |
| 32-ХБ-В | В | 0,10 |
| 32-ХБ-Г | Г | 0,18 |
| 38-ХБ-А | А | 0,20 |
| 38-ХБ-Б | Б | 0,28 |
| 38-ХБ-В | В | 0,10 |
| 38-ХБ-Г | Г | 0,18 |
| 45-ХБ-А | А | 0,20 |
| 45-ХБ-Б | Б | 0,32 |
| 45-ХБ-В | В | 0,10 |
| 45-ХБ-Г | Г | 0,22 |
| 57-ХБ-А | А | 0,30 |
| 57-ХБ-Б | Б | 0,50 |
| 57-ХБ-В | В | 0,20 |
| 57-ХБ-Г | Г | 0,40 |
| 76-ХБ-А | А | 0,40 |
| 76-ХБ-Б | Б | 0,60 |
| 76-ХБ-В | В | 0,30 |
| 76-ХБ-Г | Г | 0,50 |
| 89-ХБ-А | А | 0,40 |
| 89-ХБ-Б | Б | 0,60 |
| 89-ХБ-В | В | 0,30 |
| 89-ХБ-Г | Г | 0,50 |
| 108-ХБ-А | А | 0,80 |
| 108-ХБ-Б | Б | 1,08 |
| 108-ХБ-В | В | 0,60 |
| 108-ХБ-Г | Г | 0,88 |
| 133-ХБ-А | А | 1,00 |
| 133-ХБ-Б | Б | 1,52 |
| 133-ХБ-В | В | 0,70 |
| 133-ХБ-Г | Г | 1,22 |
| 159-ХБ-А | А | 1,80 |
| 159-ХБ-Б | Б | 2,32 |
| 159-ХБ-В | В | 1,30 |
| 159-ХБ-Г | Г | 1,82 |
| 219-ХБ-А | А | 2,20 |
| 219-ХБ-Б | Б | 3,24 |
| 273-ХБ-А | А | 2,60 |
| 273-ХБ-Б | Б | 3,64 |
| 325-ХБ-А | А | 3,00 |
| 325-ХБ-Б | Б | 4,04 |
| 377-ХБ-А | А | 5,00 |
| 377-ХБ-Б | Б | 6,24 |
| 426-ХБ-А | А | 5,50 |
| 426-ХБ-Б | Б | 8,40 |
| 530-ХБ-А | А | 6,60 |
| 530-ХБ-Б | Б | 9,50 |
